Sonoff RF выключатель

16-06-2020 | WiFi управление освещением из выключателя Sonoff RF и радио кнопки Funshion на чипе EV1527

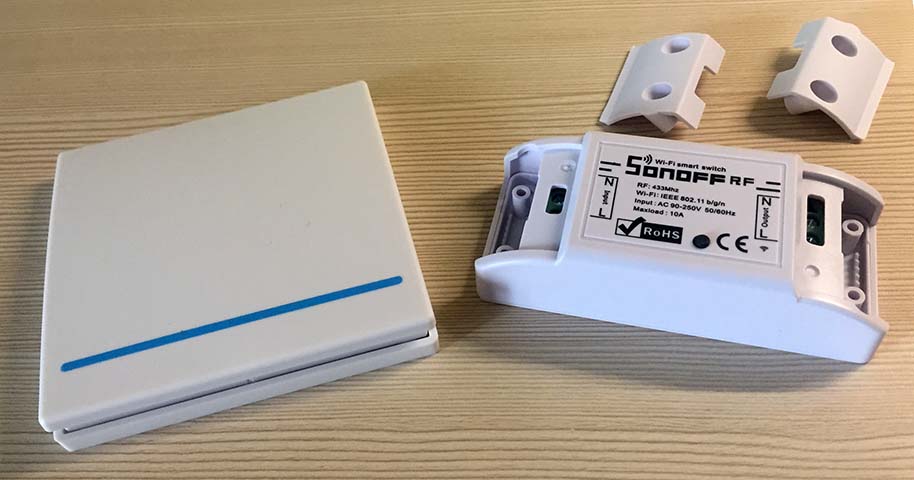

Подключаем WiFi+RF выключатель Sonoff для управления комнатным освещением в паре с беспроводной настенной клавишей Funshion 433 МГц на чипе EV1527. Изначально устройство настроено для работы с облачным сервисом производителя и не поддерживает MQTT подключение. Но существует альтернативная русифицированная прошивка Tasmota для устройств Sonoff, которую и будем использовать. Скачиваем файл tasmota-RU.bin, на странице официальных релизов есть другие варианты, а также представлена документация

Не буду повторяться и описывать процесс прошивки, в сети огромное количество подробной информации на эту тему.

Сразу после прошивки производим настройки. Подключаем устройство и удерживаем кнопку Sonoff в течении 3 сек. пока не замигает красный светодиод, нажимаем беспроводную клавишу Funshion - устройства привязаны. Проверяем, одно короткое нажатие переключает состояние вкл/выкл., что подтверждается зеленым светодиодом.

При первом подключении выключатель выступает в качестве WiFi точки доступа, открываем Вэб интерфейс модуля и настраиваем параметры WiFi AP1 SSId и AP1 Пароль. Далее в конфигурации модуля нужно установить Sonoff RF. В конфигурации MQTT задаем хост mqtt.dealgate.ru, порт 1883, клиент sonoff - должен быть уникальным для каждого устройства и задаем пользователя и пароль MQTT устройства. Обзываем топик kitchenlight, по умолчанию модуль публикует и подписывается на топики с разными префиксами, меняем их в консоли командами Prefix1 sonoff и Prefix2 sonoff.

Теперь добавляем устройство на сервисе https://dealgate.ru, для этого на странице "Настройки" аккаунта нажимаем "Новое устройство". Заполняем поля наименование Светильник, тип устройства Лампа, описание Люстра, комната Кухня, остальные поля не обязательны. При необходимости можно выбрать иконку для устройства, которое будет отображаться в панели управления, далее нажимаем "Сохранить". Для устройств типа лампа дефолтным умением является выключатель, для управления светильником нам его будет достаточно, выставляем MQTT топик согласно настроек прошивки sonoff/kitсhenlight/POWER, формат сообщений Message type установить ON/OFF

Настроенный выключатель устанавливаем в основание потолочного светильника. Как показала практика, металлический корпус светильника не является помехой для WiFi и RF 433МГц для установки в пределах одной комнаты.
