Бюджетный регулятор температуры

16-10-2020 | Собираем WiFi терморегулятор из выключателя Sonoff basic r2 и датчика температуры DS18B20

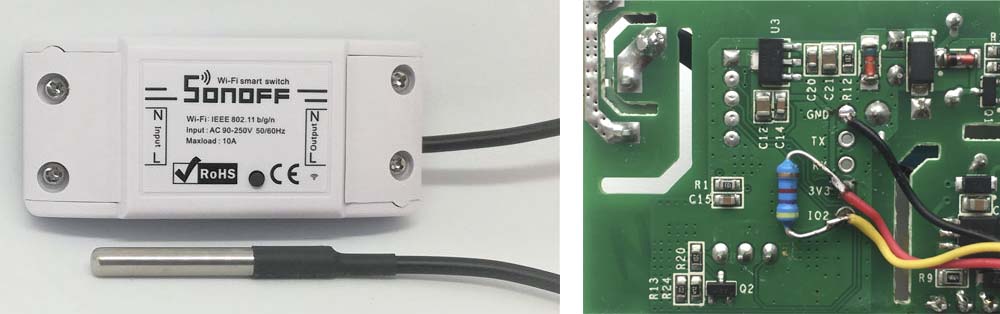

Делаем недорогой одноканальный регулятор температуры на базе Sonoff basic r2 и датчика ds18b20. Требуется пайка резистора 4.7кОм и датчика, залитого в капсулу с выведенными проводами длиной 1 м. Подключается датчик к цифровому входу GPIO2 встроенного микроконтроллера, резистор для подтягивания к шине +3.3v. Резистор припаиваем к контактам IO2 и 3V3 с нижней стороны платы, черный провод датчика к контакту, обозначенному как GND, желтый к IO2, а красный к 3V3.

Для работы устройства, необходима прошивка. Как вариант, для загрузки предлагается микропрограмма от 19.03.2021 dealgate_thermostat_v101_sonoff_basic_r2.bin с WEB интерфейсом и MQTT клиентом. Пришивка не имеет богатого функционала таймеров, настроек сценариев для автоматизации и оповещений, все это реализовано на стороне облачного MQTT сервиса Dealgate. При настройке устройства с уже припаянным термодатчиком на вкладке конфигурация необходимо прописать ему имя temp, которое задействовано в правилах. По каналу MQTT будут доступны к управлению параметры регулятора climat/input/heat (температура) и climat/input/power (питание). В топик climat/sensor/temp будет транслироваться сообщение со значением температуры датчика, его периодичность настраивается и по умолчанию установлена 60 сек. Топик climat/output/relay можно использовать для мониторинга включения реле.

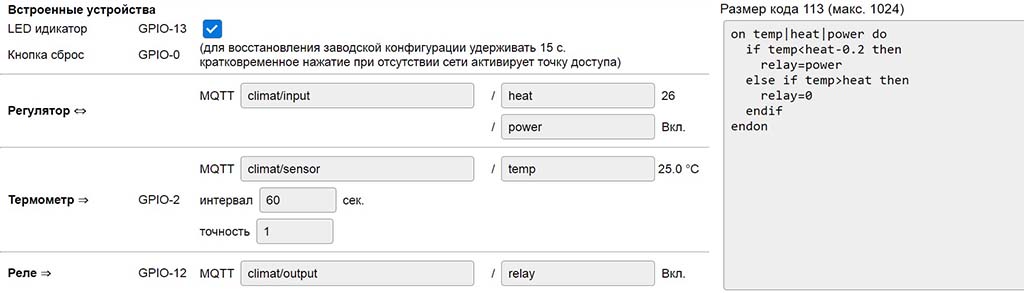

Страница настройки конфигурации и логики работы устройства, в большинстве случаев не требует внесения изменений.

На выходе описанного регулятора имеем 220v напряжения, в связи с чем, применение связки довольно востребовано. Это могут быть электронагреватели, электрические теплые полы, сервоприводы жидкостных радиаторов отопления и т.д. Также устройство можно применять для охлаждения, например с помощью обычного вентилятора, для этого в настройках достаточно изменить правила.
