Настройка терморегулятора

05-07-2020 | Описание Вэб интерфейса прошивки для терморегулятора на базе микроконтроллера ESP8266

Управление терморегулятором и его настройка производятся через встроенный вэб интерфейс. При первом включении, либо после восстановления заводских настроек активируется точка доступа, в случаях когда сеть WiFi не доступна - устройство находится в режиме ожидания, о чем свидетельствует постоянно мигающий светодиод. Но, в целях безопасности точка доступа не активируется пока не будет нажата кнопка сброс. Длительное удерживание кнопки более 15 секунд приводит к активации режима восстановления заводских настроек. Точка доступа имеет SSID Thermostat, после входа необходимо на вкладке WiFi заполнить SSID и WPA Key сети, все вносимые изменения вступают в силу только после нажатия кнопки Принять.
  Настройки MQTT подключения производятся на соответствующей вкладке. При заполнении поля ClientID надо помнить, что сервер блокирует подключения с дублирующимися именами, поэтому значение должно быть уникальным для каждого устройства. Прошивка поддерживает скриптовый язык, свойственный для такого рода устройств, который позволяет настраивать свои правила для работы. На рисунке представлен пример логики для управления отоплением и кондиционированием на двух управляющих выходах реле. Гистерезис температуры запрограммирован в 0.2°C

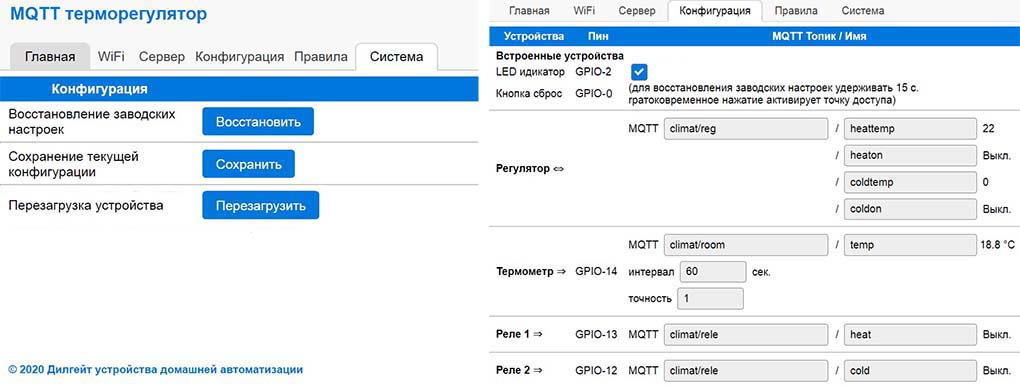

  На вкладке Конфигурация представлено так называемое железо устройства, а также можно задать своим имена топикам и именам устройств, участвующих в тексте управляющего кода. Здесь же задаются интервал считывания показаний термометра, которых может быть подключено до 5 шт., а также точность в виде количества знаков после запятой.
  Главная страница выступает в качестве панели управления устройством. Здесь мы можем наблюдать состояния выходных реле, показания датчиков температуры, устанавливать температуры обогрева и охлаждения, управлять выключателями. Управляемые параметры сохраняются в энергонезависимой памяти и восстанавливаются в случае внештатной перезагрузки, например после отсутствия питания в электросети.
  Все выполненные настройки после нажатия Принять вступают в силу, но для сохранения в энергонезависимой памяти необходимо на вкладке Система их Сохранить.
